JXH型小拉桿橫向波紋補償器
作者 Admin
瀏覽
發布時間 2011-04-22
名稱：JXH型小拉桿橫向波紋補償器我廠生產的小拉桿橫向波紋補償器是集國內外同類產品的成功經驗，潛心研究出的一種工藝先進，安裝使用方便的管道設備。其中大中口徑的小拉桿橫向波紋補償器是我公司的拳頭產品之一，尤其在設計和生產大口徑小拉桿橫向波紋補償器方面，在國內外已處于絕對領先水平。
性能特點:

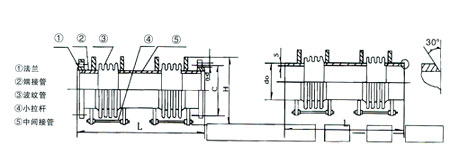

小拉桿橫向波紋補償器由兩段波紋管、中間接管及帶有限螺母的小拉桿等零件組成，它在吸收管系任意平面內的橫向位移，同時吸收軸向位移。小拉桿不能承受內壓推力�！�
安裝使用注意事項：
1、用戶使用時若不使用小拉桿，請?jiān)谟嗀洉r(shí)注明�！�
2、用戶使用時若需要小拉桿，在安裝后務必將螺母松開并離天耳板（或撐板）一段距離（數值由由向補償量確定）�！�
3、若實際補償量大于樣本上的規定值（壽命≤1000次），產品在安裝后必須拆除小拉桿。
小拉桿橫向波紋補償器由兩段波紋管、中間接管及帶有限螺母的小拉桿等零件組成，它在吸收管系任意平面內的橫向位移，同時吸收軸向位移。小拉桿不能承受內壓推力�！�
安裝使用注意事項：
1、用戶使用時若不使用小拉桿，請?jiān)谟嗀洉r(shí)注明�！�
2、用戶使用時若需要小拉桿，在安裝后務必將螺母松開并離天耳板（或撐板）一段距離（數值由由向補償量確定）�！�
3、若實際補償量大于樣本上的規定值（壽命≤1000次），產品在安裝后必須拆除小拉桿。
設計溫度：-20°C-400°C 產品代號：JXH 型號標注：JXH 波紋管形式： 壓力-通徑-補償量
小拉桿橫向波紋補償器技術參數
| 公稱 通徑 DN |
壓力 0.6Mpa | 壓力 1.0Mpa | 壓力 1.6Mpa | 有效面積 A cm2 |
焊接端管 d×t mm |
總長 L mm |
重量 kg F/H |
|||
| 軸向位移/ 軸向鋼度 mm/(N/mm) |
橫向位移 /橫向鋼度mm/(N/mm) |
軸向位移 |
橫向位移 /橫向鋼度 mm/(N/mm) |
軸向位移 /軸向鋼度 mm/(N/mm) |
橫向位移 /橫向鋼度 mm/(N/mm) |
|||||
| 100 | 32/210 | 96/8.0 | 28/252 | 86/9.6 | 26/302 | 78/12 | 154 | 0.8 × 4 | 1000 | 30 |
| 200/2.0 | 180/2.5 | 162/3.1 | 1500 | 36 | ||||||
| 306/0.89 | 275/1.1 | 248/1.3 | 2000 | 41 | ||||||
| 411/0.50 | 370/0.6 | 333/0.75 | 2500 | 47 | ||||||
| 125 | 33/170 | 83/18 | 31/204 | 78/21.6 | 29/245 | 75/25.9 | 180 | 33 × 4 | 1000 | 39 |
| 115/6.8 | 109/8.2 | 103/9.8 | 1500 | 43 | ||||||
| 198/3.5 | 188/4.2 | 178/5.0 | 2000 | 51 | ||||||
| 269/1.8 | 255/2.2 | 242/2.6 | 2500 | 62 | ||||||
| 150 | 32/290 | 65/21 | 30/348 | 61/25.2 | 27/417 | 58/30.2 | 299 | 59 × 4.5 | 1000 | 42 |
| 136/5.4 | 129/6.5 | 122/7.8 | 1500 | 53 | ||||||
| 107/2.4 | 197/2.9 | 186/3.5 | 2000 | 63 | ||||||
| 279/1.4 | 265/1.68 | 251/2.1 | 2500 | 74 | ||||||
| 200 | 48/326 | 72/47 | 43/391 | 68/56.4 | 40/469 | 65/70.5 | 531 | 19 × 6 | 1000 | 72 |
| 160/11 | 152/13.2 | 144/16.5 | 1500 | 89 | ||||||
| 250/5.0 | 237/6.0 | 225/7.5 | 2000 | 106 | ||||||
| 341/2.8 | 324/3.4 | 291/4.1 | 2500 | 123 | ||||||
| 250 | 46/400 | 127/20 | 43/480 | 114/25 | 38/576 | 108/30 | 774 | 73 × 8 | 1500 | 121 |
| 199/9.0 | 179/10.8 | 170/13.5 | 2000 | 150 | ||||||
| 271/5.0 | 257/6.0 | 231/7.5 | 2500 | 178 | ||||||
| 343/3.2 | 325/3.8 | 293/4.6 | 3000 | 206 | ||||||
| 300 | 59/336 | 134/25 | 56/403 | 127/30 | 50/483 | 121/36 | 1069 | 25 × 8 | 1500 | 146 |
| 213/11 | 202/13.2 | 192/15.8 | 2000 | 179 | ||||||
| 292/6.0 | 277/7.2 | 263/8.6 | 2500 | 213 | ||||||
| 372/3.8 | 353/4.6 | 335/5.4 | 3000 | 246 | ||||||
| 350 | 58/366 | 107/40 | 55/402 | 102/44 | 52/442 | 96/48 | 1263 | 77 × 8 | 1500 | 171 |
| 178/16 | 169/18 | 161/22 | 2000 | 208 | ||||||
| 250/8.5 | 237/10 | 226/12 | 2500 | 245 | ||||||
| 322/5.3 | 306/6.9 | 290/9.6 | 3000 | 282 | ||||||
| 400 | 57/415 | 92/58 | 54/48 | 87/63 | 51/492 | 83/69 | 1612 | 26 × 8 | 1500 | 192 |
| 154/23 | 142/25 | 135/27 | 2000 | 235 | ||||||
| 215/12 | 204/13 | 196/15 | 2500 | 278 | ||||||
| 278/7.7 | 264/9 | 250/11 | 3000 | 321 | ||||||
| 450 | 55/415 | 81/80 | 52/456 | 77/88 | 49/484 | 73/96 | 1995 | 78 × 8 | 1500 | 218 |
| 135/32 | 128/35 | 122/38 | 2000 | 268 | ||||||
| 189/17 | 180/19 | 171/21 | 2500 | 319 | ||||||
| 243/11 | 230/12 | 218/13 | 3000 | 370 | ||||||
| 500 | 90/746 | 36/241 | 72/895 | 32/260 | 58/984 | 29/281 | 2625 | 29 × 10 | 1400 | 535 |
| 68/89 | 62/96 | 56/104 | 1700 | 581 | ||||||
| 102/42 | 92/45 | 83/49 | 2000 | 627 | ||||||
| 126/28 | 113/30 | 102/32 | 2200 | 658 | ||||||
| 166/18 | 149/19 | 134/21 | 2500 | 704 | ||||||
| 198/12 | 178/13 | 160/14 | 2800 | 750 | ||||||
| 600 | 94/820 | 42/208 | 85/886 | 38/224 | 75/948 | 34/242 | 3590 | 30×10 | 1500 | 648 |
| 71/102 | 64/110 | 58/118 | 1800 | 702 | ||||||
| 106/47 | 95/51 | 86/55 | 2200 | 775 | ||||||
| 135/30 | 121/32 | 111/35 | 2500 | 830 | ||||||
| 168/21 | 156/23 | 141/25 | 2800 | 884 | ||||||
| 199/14 | 183/15 | 168/17 | 3200 | 957 | ||||||
